Інфрачервона тепла підлога

Інфрачервона тепла підлога

2021-08-22 17:24:10   2   2315

Зміст

1. Види інфрачервоної теплої підлоги

2. Інфрачервона тепла підлога відгуки

3. Монтаж плівкової підлоги

4. Приклади наших робіт

5. Які є альтернативи плівковому опаленню



інфрачервона плівкаУ цій статті розберемо, чому інфрачервона тепла підлога така популярна? Яку краще Вибрати? Як не втратити в надійності й не переплатити? Відгуки про інфрачервоні підлоги?

В яких випадках купити інфрачервону теплу підлогу - відмінне рішення, а коли від неї краще відмовитися?

Вибрати інфрачервону теплу підлогу в комплектах зі знижкою можна тут

Переваги інфрачервоної теплої підлоги:

  • Ціна. Плівкова тепла підлога найдешевша. Її вартість мінімум в два рази менше будь-якого аналога.

  • Ефективність. Інфрачервона плівка потужна та швидко нагрівається.

  • Простий монтаж. Не підіймає підлогу. А установка нескладна й дешева.



Як вибрати інфрачервону теплу підлогу? Яка краще?

Існує три види ІЧ плівки. Розберемо їх:

1. Прозора зі смугами - надійний та перевірений варіант. Найпоширеніший вид.

2. Суцільна підвищеної потужності. Дорожче за стандартну в 2-3 рази. Покрита суцільним посиленим покриттям.

Немає лінії для різу. Можна розрізати в будь-якому місці. Цю особливість можна віднести до недоліків. У звичайній інфрачервоній плівці є лінія для різу, на якій немає нагрівального елементу. Перетинається тільки мідна шина. Ізолювати потрібно невелику ділянку (15 мм) у двох місцях.

А в суцільній плівці, розріз повністю проходить по нагрівальній частині. Отже, різ потрібно ізолювати по всі довжині. Що призводить до перевитрати бітумної ізоляції та зниження надійності.

3. Саморегулююча - може знижувати потужність на 15-20%. Але її все одно не можна укладати під меблі. При перегріві, потужність знижується з 220 до 160 Вт/м², але це дуже багато для укладання під меблі. Для порівняння, мати під плитку 150 Вт/м², та їх також не можна закривати меблями.

До того ж виробник не вказує в описі, завдяки якому фізичному процесу відбувається саморегуляція. Отже, неможливо оцінити, які недоліки за собою тягне ця функція. В області промислового обігріву є так звані саморегулюючі кабелі. Вони широко застосовуються в системах антизледення та підігріву труб. У саморегульованих кабелів температуру регулює напівпровідникова матриця. З кожним роком вона втрачає свою потужність. Термін використання такого кабелю 5-7 років. Можливо в РТС (саморегульованій плівці) відбуваються такі ж процеси деградації.

Ми намагаємося не монтувати саморегулюючі види інфрачервоних теплих підлог, через нестачу інформації.

Види інфрачервоного теплої підлоги

Як вибрати потужність інфрачервоної теплої підлоги?

  • Для житлових приміщень зазвичай використовується стандартна іч плівка з потужністю 220 Вт/м². Це найпоширеніший вид. Ширина на вибір 50, 80 й 100 см.

Інфрачервону теплу підлогу краще вибрати, якщо фінішним покриттям буде

  • Ламінат - це ідеальне поєднання. Плівка захищена від механічних пошкоджень. Ламінат стелять тільки в сухих приміщеннях.

  • Лінолеум - термін експлуатації буде трохи менше через те, що лінолеум м'яке покриття і не захищає від механічного впливу. Але все одно, проблем не буде 5 - 10 років.

  • Ковролін - аналогічно до попереднього пункту, але теплу підлогу потрібно додатково накрити плівкою для теплиць, щоб виключити потрапляння вологи.

І краще відмовитися, якщо: Покриттям буде плитка.

  • У плівці немає заземлення та захисту від вологи. А плитку часто монтують в приміщення з вологою.

  • Термін експлуатації нагрівальної плівки набагато менше, ніж у плитки.

  • Плівкова підлога відокремлює плитку від стяжки. Немає монолітності, плитка може згодом "відійти".

Під плитку рекомендуємо нагрівальний кабель, у нього немає перерахованих вище недоліків.



Інфрачервона тепла підлога відгуки:

Орієнтуючись на позитивні відгуки наших клієнтів, виконробів, монтажників та наш особистий досвід, ми склали свій список кращих виробників інфрачервоної теплої підлоги з Кореї:

  • HOT-Film;

  • SH Korea (Korea Heating);

  • Enerpia.

Чому ми рекомендуємо купити інфрачервону теплу підлогу саме цих виробників:

1. Широка мідна шина 16 мм. Не нагрівається при великому струмовому навантаженні, отже, не підгорає контакт з нагрівальним елементом.

2. Антиіскрова сітка. Паста з вмістом срібла, що забезпечує надійний контакт мідної шини із нагрівальними смугами. Наприклад, у виробника RexVa такої сітки немає. Нам зустрічалися випадки, коли в місці контакту було іскріння у RexVa.

3. Подвійна ламінація. Якісне покриття молочного кольору з високою температурою плавлення більше ніж 100 °С, стійке до перетирання.







Яку інфрачервону теплу підлогу краще замовити

Відрізна інфрачервона тепла підлога за 230 грн/м². Можна намалювати схему укладання відрізків плівкової підлоги. Порахувати необхідну кількість:

відрізна інфрачервона плівка

  • нагрівальної плівки потрібної ширини;

  • комплектів підключення;

  • проводів;

  • терморегуляторів.

Таким чином вийде індивідуальна комплектація, Ви не будете оплачувати надлишок витратних матеріалів.

Ми рекомендуємо замовляти один запасний комплект підключення, тому що кліпса може зламатися, при монтажі.

Комплект інфрачервоної теплої підлогиКомплект інфрачервоної теплої підлоги зі знижкою. Якщо Ви не хочете розраховувати комплектуючі, вибирайте готовий комплект на Вашу квадратуру.

Є готові набори на площу від 0,5 до 15 м² з механічним або програмованим терморегулятором, на вибір.

У кожному комплекті є кольорова інструкція, заповнений гарантійний талон. Ми пересилаємо набори в транспортувальних коробках. Саму плівку додатково упаковуємо у стрейч, щоб не було подряпин від транспортувального картону.

 Висновок: Кращим вибором буде стандартна смугаста інфрачервона плівка. Виграє у конкурентів не тільки в ціні, але й в надійності. Не ускладнена непотрібними функціями. Рекомендуємо вибирати варіант інфрачервоної підлоги з ламінуванням молочного кольору. До складу такої іч-плівки додано речовини, що підвищують температуру плавлення, а відповідно й безпеку. Цей тип інфрачервоної теплої підлоги зібрав найбільше позитивних відгуків.
Саморегулююча плівка ускладнена ефектом саморегуляції. Фактично ніяких переваг це не дає. Під меблі її монтувати все одно не можна, тому що, потужність знижується тільки до 160 Вт/м². По економії також немає переваг. По-перше, ефект саморегуляції проявляється тільки після 50-60 °С, в звичайному режимі роботи підлога до таких температур не нагрівається. По-друге, витрата електроенергії залежить виключно від якості утеплення підлоги та налаштувань терморегулятора.
 У суцільній інфрачервоній плівці немає лінії для різу. Розріз потрібно ізолювати по всій довжині. Це значно знижує герметичність нагрівальних секцій, а отже і надійність. Ціна на суцільну інфрачервону теплу підлогу необгрунтовано завищена.



Монтаж інфрачервоної теплої підлоги

1. Підготовчі роботи

Підготовка складається з трьох етапів, незалежно від фінішного покриття:

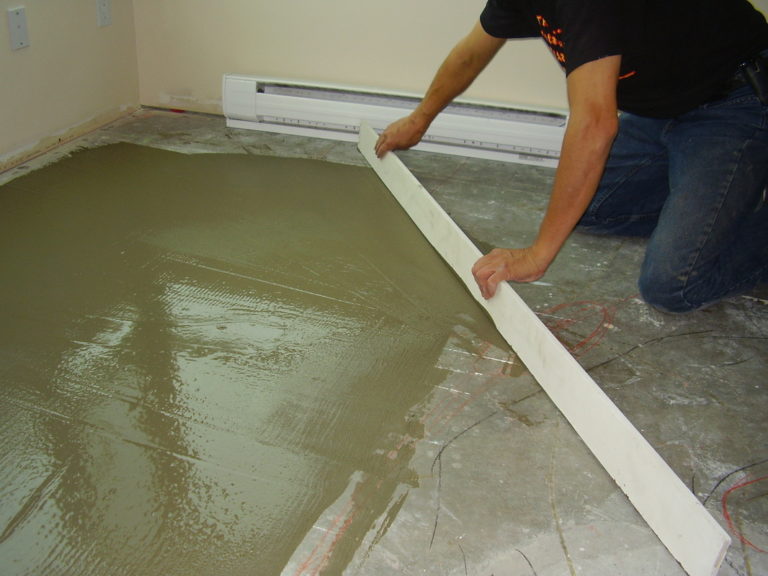

  Вирівнювання підлоги

Монтаж іч підлоги

На бетонній основі не повинно бути перепадів і грубих нерівностей. Якщо підлога нерівна, то найкраще використовувати самовирівнюючу суміш.

На стару та нерівну дерев'яну підлогу можна набити листи ДСП.

Монтаж закладної для терморегулятора

Закладна для теплої підлогиРекомендуємо ставити закладну трубку для датчика температури. Якщо датчик зламається, його можна просто поміняти через підрозетник.

Багато хто економе час на цьому вузлі, вважаючи що датчик не вийде з ладу, а якщо і зламається, то можна розібрати ламінат.

Насправді велика ймовірність того, що термоголовка вийде з ладу за 5-10 років. А винести меблі та розібрати ламінат - велика робота.

Резервний датчик не вирішує проблему повністю. Він може точно також зламатися.

Потрібно зробити штробу від підрозетника вниз та продовжити її до зони теплої підлоги. Штроба повинна зайти в зону обігріву на 20 см і більше.

У штробі прокладають металопластикову, ПЕ або гофровану трубу d16. У закладній повинен знаходиться тільки провід з датчиком, а кабель живлення прокладається поруч з гофрой.

Укладання підкладки

Підкладка

Рекомендуємо пресовану підкладку "Тиха хода" та подібні

Не рекомендуємо спінені фольговані підкладки. Вони спресовуються до 1-2 мм і пропускають "дорогоцінний" тепло вниз

2. Укладання інфрачервоної плівки

 Розрахунок

Обведіть контури меблів та зони, де обігрів не потрібен.

Розкладіть інфрачервону теплу підлогу так, що б вийшло якомога менше відрізків.

Якщо є можливість, використовуйте плівку метрової ширини.

Врахуйте, що є обмеження для одного відрізка по довжині:

  • для ширини 50 см - не більше 11 м;
  • для ширини 80 см - не більше 9 м;
  • для ширини 100 см - не більше 5-6 м;

 Скріпіть смуги між собою скотчем, щоб вони не змістилися.

  ПідключенняПідключення інфрачервоної теплої підлоги

З'єднайте смуги між собою "паралельно", як на малюнку.

Детальніше про те, як можна під’єднати інфрачервону теплу підлогу клемами, люверсами або пайкою дивіться тут.

Якщо площа зони обігріву понад 10 м², то краще не підключати шлейфом всі смуги. Розділіть зону обігріву на дві частини та під’єднати до терморегулятора окремими проводами оду і другу частину. Таким чином, струм не буде складатися на затискачах "кліпсах" з усіх смуг, а тільки з половини. Це зробить систему більш надійною.



3. Закриваємо плівку щільним поліетиленом

Якщо буде вкладатися ламінат, то інфрачервону підлогу потрібно накрити щільною поліетиленовою плівкою 100-120 мкм для теплиць.

Захисна плівка вбереже електричну підлогу від попадання вологи та перетирання на замках ламінату.

Якщо зверху буде "м'яке" покриття - лінолеум або ковролін, то на нагрівальну плівку потрібно покласти листи ДВП або фанери. Вони забезпечать захист від механічного пошкодження. Листи кріпляться шурупами до підлоги.

 Увага! Кріпіть листи ДВП шурупами тільки через прозору частину нагрівальної плівки по краях. Не робіть точки кріплення ближче 7 мм до струмопровідної частини.





4. Фото наших робіт

4.1 Монтаж інфрачервоного опалення в ЖК "Campus". Використовували іч плівку HOT-Film. Монтаж на дерево-волоконну підкладку "Тиха ходу". Це пресована щільна підкладка, тому в ній прорізали канавки для проводів. Траси з проводами скріплені стяжками та покладені в канавки.

Монтаж плівкового підлоги

4.2 Установка плівкової підлоги на балконі. Саме в цьому випадку вмістилося по ширині дві смуги по 50 см. Дуже часто ширина балконів 95-100 см. У таких випадках рекомендуємо встановлювати нагрівальну плівку, шириною 80 см. Саме цей розмір зазвичай використовується на балконі.

Плівковий обігрів в залі для фітнесуІнфрачервона тепла підлога на балконі

4.3 Основне плівкове опалення в залі для фітнесу, м.Буча. Меблів в цьому приміщенні немає, тому електрична підлога розкладається практично по всій площі. Терморегулятор поставили з двома датчиками: повітря та підлоги. Датчик повітря управляє нагрівом приміщення, а виносний датчик захищає ламінат від перегріву.

Якою стороною вкладати плівкову теплу підлогу

Що б відповісти на це питання, розберемо структуру плівкової підлоги.

Нагрівальний елемент (чорна карбонова паста) знаходиться всередині. З обох сторін вона закрита шаром пластика. З одно боку цей шар тонше й прозоріше. У мідної шини золотистий колір, а нагрівальні смуги чорні.

З іншої сторони шар ламінування товщий, тому і колір мутний (матовий).

Нагрів в обидві сторони однаковий. Але стійкість до перетирання вище на мутній стороні.

Якщо Ви накриваєте інфрачервоні підлоги щільною плівкою для теплиць, то можете класти нагрівальну плівку мутною стороною вниз. Таким чином вона буде захищена від перетирання з обох сторін.

Якщо плівкою для теплиць не накривати, то мутною стороною потрібно класти вгору до ламінату.





Інфрачервоне плівкове опалення - чим можна замінити.

Алюмінієвий матПлівкова тепла підлога має вагомі переваги: ціна, простий монтаж, швидке нагрівання.

Але є й суттєві недоліки: не захищена від вологи та без заземлення.

Які є альтернативи? Все залежить від фінішного покриття.

Під лінолеум та ковролін можна використовувати тонкий кабель чи мат

ЦІ варіанти обійдуться дорожче. Кабель або мат потрібно залити самовірівнювальною сумішшю 1 см. Зверху просто растелити лінолеум/ковролін. У такій системі не буде недоліків, за винятком швидкості прогріву, він буде значний довший.

При укладанні під ламінат, у такого рішення є ще один недолік. Ламінат укладається на підкладку, яка буде затримувати тепло від кабелю. Це знижує ефективність системи.

Ідеальним рішенням під ламінат буде алюмінієвий мат (на фото). Він укладається безпосередньо під ламінат. Захищений від вологи, є заземлення, не піднімає рівень підлоги. Але, ціна в 2-3 рази вище інфрачервоної плівки.

Подивитися ціни на інфрачервону теплу підлогу за посиланням.
